Lamellenvorhänge Messanleitung

standardanlage

Standardanlagen

plafondanlage

Plafondanlage

Slopeanlage

Slopeanlageanlagen


Allgemeine Hinweise

Achtung
Beachten Sie bei Bodenlangen Lamellen von der gemessenen Höhe je nach Bodenbelag 1 bis 3 cm abzuziehen. Der Abzug sollte bei hochflorigen Teppichen größer ausfallen als bei glatten Bodenbelägen.
Achtung
Die Bestellhöhe entspricht der Anlagenhöhe inklusive Schiene, ohne Montagematerial. Ziehen Sie darum insbesondere bei der Deckenmontage aber auch bei knapp bemessenen Wandmontagen zusätzlich die Höhe des Montagematerials von der Bestellhöhe ab.
Achtung
Alle unsere verwendeten Stoffe, Materialien und Fertigungstoleranzen bewegen sich innerhalb branchenüblicher Normen und Richtlinien.

Deckenträger: 4 mm
Wandhalter 60-108 mm: 10 mm
Schnellmontageclip: 6 mm
Wandhalter 108-156 mm: 15 mm



Montagevarianten

Deckenträger

Montage vor der Fensternische

Wandträger

Anbringen mit Wandhalter Einstellbare Abstandsmaße:
60-108mm; 108-156mm; 156-204mm

Einbauprofil

Anbringung mit Einbauprofil (Schienenbefestigung mit Kunststoffclip)
- Nur auf Anfrage -




Paketbreiten

Die Paketbreite ist die Breite der geöffneten Lamellen. Sie ist von der Zahl der Lamellen und damit von der Breite der Anlage und der Breite der Lamellen abhängig. Eine Übersicht über die Paketbreite im Verhältnis zur Anlagenbreite finden Sie weiter unten.

Berücksichtigen Sie die Paketbreite beim Ermitteln der Anlagenbreite, damit Sie Ihr Fenster nach der Montage Problemlos öffnen können.

Möglichkeiten der Anbringung

Befestigung vor der Nische

Montage vor der Fensternische

Befestigung in der Nische

Montage in der Fensternische
Achten Sie hierbei auf die Paketbreiten.

Befestigung an der Wand

Montage an der Wand


Aufmaß bei Standardanlagen

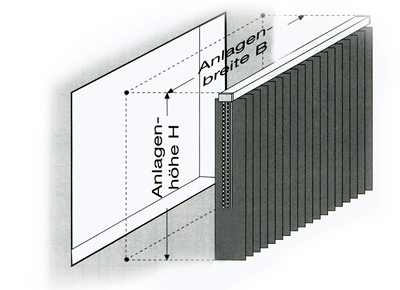

Standardanlage mit freihängenden Lamellen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H

(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Wandhalter 60-108 mm: 50 mm
Wandhalter 108-156 mm: 62 mm

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

Wandhalter 60-108 mm: 10 mm
Wandhalter 108-156 mm: 15 mm

Standardanlage mit freihängenden Lamellen

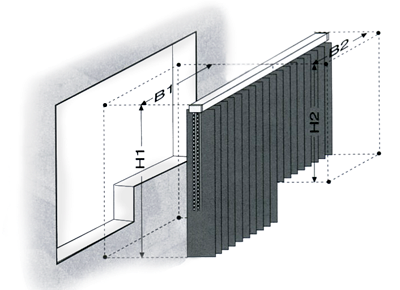

Standardanlage mit unterschiedlichen Lamellenlängen

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der gesamten Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Wandhalter 60-108 mm: 50 mm
Wandhalter 108-156 mm: 62 mm

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

Wandhalter 60-108 mm: 10 mm
Wandhalter 108-156 mm: 15 mm

Standardanlage mit unterschiedlichen Lamellenlängen

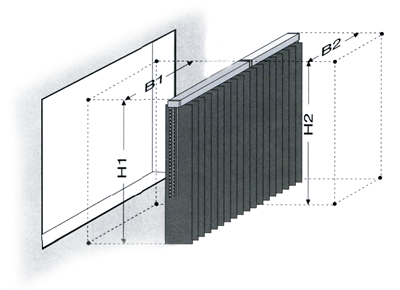

zwei Standardanlagen mit Überlappung

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Wandhalter 60-108 mm: 50 mm
Wandhalter 108-156 mm: 62 mm

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

Wandhalter 60-108 mm: 10 mm
Wandhalter 108-156 mm: 15 mm

zwei Standardanlagen mit Überlappung

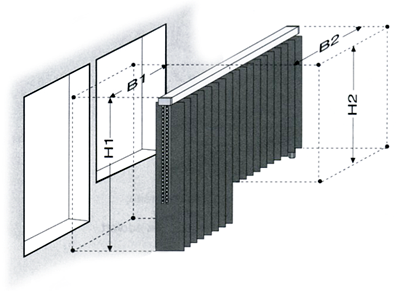

Standardanlage mit zwei separat verfahrbaren Behängen

Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.

Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.

Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:

Wandhalter 60-108 mm: 50 mm
Wandhalter 108-156 mm: 62 mm

Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

Wandhalter 60-108 mm: 10 mm
Wandhalter 108-156 mm: 15 mm


Bei der Bestellung Hauptbedienseite mit angeben.

Standardanlage mit zwei separat verfahrbaren Behängen

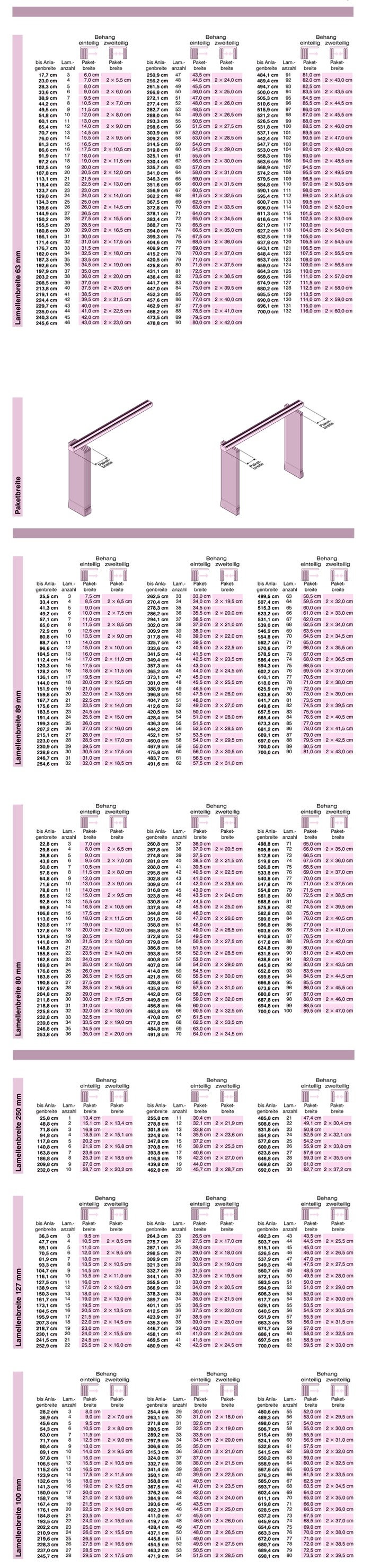

Paketbreiten

Paketbreiten berücksichtigen, so dass Sie nach der Montage Ihr Fenster wie gewohnt öffnen können.

Paketbreiten bei Lamellen

nach oben


Aufmaß bei Plafondanlagen

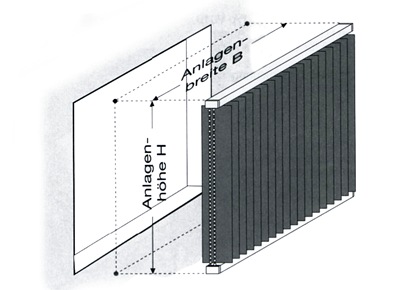

Oben und unten geführte Vertikalanlage mit feder-gespannten Lamellen zwischen zwei Schienen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H

(Oberkante Schiene bis Unterkante Schiene)

Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.

Oben und unten geführte Vertikalanlage mit feder-gespannten Lamellen zwischen zwei Schienen

Waagerecht montierte Plafond-Anlage mit feder-gespannten Lamellen zwischen zwei Schienen

Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenlänge L

(rechte Außenkante der Schiene bis bis linke Außenkante der Schiene)

Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.

Waagerecht montierte Plafond-Anlage mit feder-gespannten Lamellen zwischen zwei Schienen

nach oben


Aufmaß bei Slopeanlagen

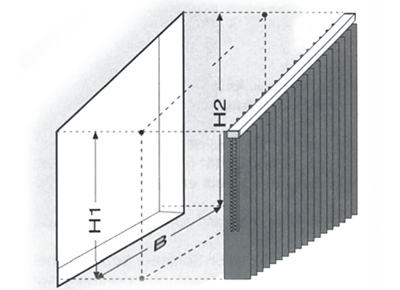

Slopeanlagen mit niedriger Seite links bzw. rechts

Bestellbreite = Basisbreite
Bestellhöhe = Bestellhöhe H1 und H2

Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab.
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

Slopeanlagen mit niedriger Seite links bzw. rechtsskizze-Messen1

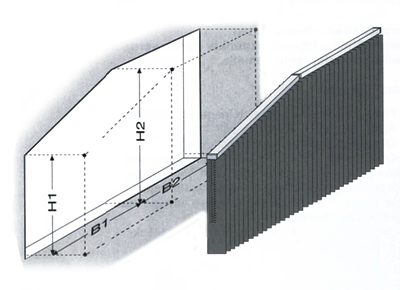

Slope- und Standardanlage kombiniert

Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1 und H2

Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

Slope- und Standardanlage kombiniertskizze Messen2

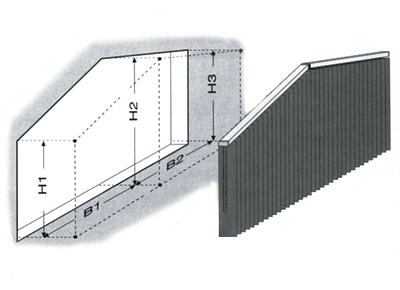

zwei Slopeanlagen mit Überlappung

Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1, H2 und H3

Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

zwei Slopeanlagen mit ÜberlappungSkizze Messen3

Standardanlage mit zwei Slopeanlagen und Überlappung

Bestellbreite = Basisbreite B1, B2 und B3
Bestellhöhe = Bestellhöhe H1, H2 und H3

Bestellmaße entsprechen den Maßen der fertigen Anlage inklusive Bedien- und Befestigungselementen.

Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

Standardanlage mit zwei Slopeanlagen und ÜberlappungSkizze Messen 4

nach oben
